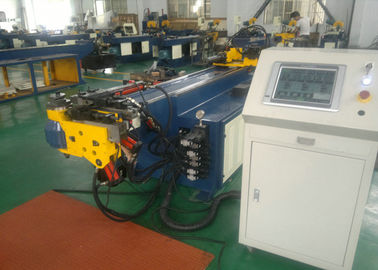

Máquina de dobra industrial da tubulação do metal do CNC que forma o tubo quadrado do retângulo

Máquina de dobra industrial da tubulação do CNC que forma o tubo quadrado do retângulo

Detalhe rápido:

Máquina de dobra do tubo do CNC

Dobra 3D automática completa

Apropriado para o material diferente, aço carbono, de aço inoxidável, de alumínio, cobre e assim por diante

Usando o sistema hidráulico importado, eléctricos, servos motores, PLC e assim por diante

Trabalho rapidamente e precisamente

Descrição:

SB50CNC-TSR-3A é o dobrador automático do tubo 3D

O corpo de SB50CNC-TSR-3A é feito através da soldadura, a parte mecânica através do conjunto; usando o sistema hidráulico importado e o sistema de controlo eletrônico.

As características de SB50CNC-TSR-3A estão listadas:

1. Máquina totalmente automático e do CNC do tubo de dobra;

2. Alimentação: servo motor equipado com o parafuso da bola;

Rotação: movimentação do servo motor com redutor.

(os servos motores são todos de Mitsubishi);

3. Dobra: Servo motor que dobra-se com redutor;

4. Equipado com a linha central 3 programável;

5. Sistema hidráulico importado, sistema elétrico e unidade do PLC;

6. Sistema de lubrificação automático para áreas moventes;

7. sistema Auto-diagnóstico, detectando o erro imediatamente;

8. Grupos múltiplos quedobram o armazenamento de informação;

9. O controle de relação de tela de toque e de ser humano/máquina fornece operações de fácil utilização;

10. O ventilador de refrigeração elétrico do armário e o sistema de refrigeração hidráulico asseguram ao equipamento o trabalho velho estàvel sob a alta temperatura.

Parâmetros técnicos

Parâmetros	SB50CNC-TSR-3A
Capacidade de dobra máxima	φ50×2 milímetro
Raio de curvatura	35~200 milímetros
Ângulo de dobra	0~195°
Comprimento de tubulação máximo do grampo	2200 milímetros
Velocidade de dobra	70°/sec
Precisão de dobra	±0.15°
Velocidade de alimentação	200~800 mm/sec
Precisão de alimentação	±0.2 milímetro
Velocidade de giro	270°/sec
Precisão de giro	±0.15°
Poder de giro do motor	750W
Poder do motor de alimentação	1500W
Poder do motor principal	5.5Kw
Pressão hidráulica do sistema	12MPa
Tamanho	4400×1200×1300
Peso	1860kgs

Aplicações:

A máquina SB50CNC-TSR-3A é amplamente utilizada no tubo do mobiliário de escritório que dobram-se, no tubo interno da mobília que dobram-se, no tubo automotivo que dobram-se, no tubo do condicionador de ar que dobram-se, no fio que dobra-se, dobra do quadro de bancos de carro e algumas outras indústrias.

Vantagens competitivas:

A máquina SB50CNC-TSR-3A tem o projeto razoável do corpo, que faz o espaço de dobra maior.

O sistema hidráulico estável assegura o trabalho da máquina rápido e livra-o das falhas hidráulicas.

O sistema elétrico importante faz mais universalidade e precisão.

Cada peça da máquina SB50CNC-TSR-3A é detectada restrita antes do usado.

FAQ:

1. Q: São você uma fábrica ou a empresa comercial?

A: Sim, nós somos uma fábrica.

2. Q: Que certificado você tem?

A: Nós temos o certificado do ISO e do CE.

3. Q: Como sua fábrica faz em relação à qualidade controla?

A: Nós temos um departamento especial do QC responsável da qualidade de produtos.

4. Q: Quanto tempo é o período de garantia?

A: Todos nossos produtos têm uma garantia do ano.

5. Q: Quanto capacidade de produção de sua empresa um ano?

A: Isto depende de suas necessidades.

6. Q: Que é o mercado principal de sua empresa?

A: Nós temos clientes pelo mundo inteiro.

7. Q: Onde sua fábrica é situada?

A: Nossa fábrica é situada na cidade de Zhangjiagang, província de Jiangsu, China, aproximadamente 2 horas embarcou à força pelo carro.

8. Q: Podemos nós visitar sua operação de máquina em sua fábrica?

A: Nós temos possuir a oficina, e nós estamos olhando entusiàstica para a frente a suas negociações da orientação e do negócio da visita!

9. Q: Como podemos nós visitar lá?

A: Nós oferecemos o serviço quando você chega na província de Shanghai ou de Jiangsu, China do transporte.
