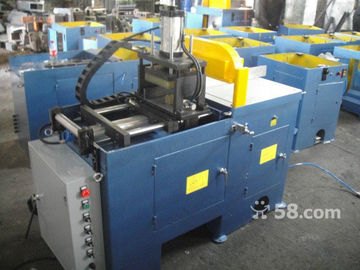

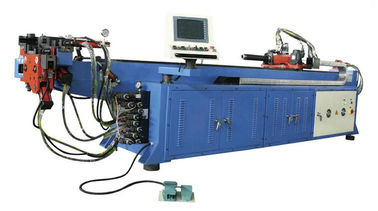

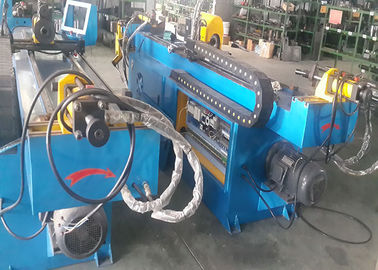

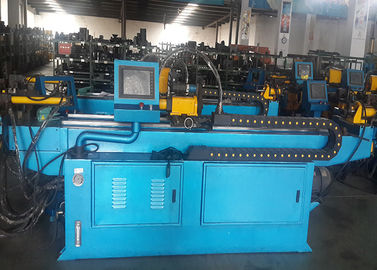

Dobrador hidráulico da tubulação da dobro-cabeça de SW38-90°

Dobrador hidráulico da tubulação da dobro-cabeça de SW38-90°

  • Dobrador hidráulico da tubulação da dobro-cabeça de SW38-90°
  • Dobrador hidráulico da tubulação da dobro-cabeça de SW38-90°
  • Dobrador hidráulico da tubulação da dobro-cabeça de SW38-90°
  • Dobrador hidráulico da tubulação da dobro-cabeça de SW38-90°
Dobrador hidráulico da tubulação da dobro-cabeça de SW38-90°
Detalhes do produto:
Lugar de origem: Jiangsu China
Marca: Hengyang
Certificação: ISO9001-2000
Número do modelo: SW38-90°
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1
Detalhes da embalagem: de acordo com solicitações dos clientes
Tempo de entrega: 60 dias
Termos de pagamento: byTT do pagamento avançado de 30%, 70% antes da expedição
Habilidade da fonte: 20 pelo mês
Contato
Descrição de produto detalhada
Realçar:

máquina de dobra fria

,

Máquina de dobra do tubo do CNC

Detalhes rápidos



Circunstância: Lugar de origem novo: Jiangsu China

Número de modelo: Tipo da máquina de SW38-90°: Máquina de dobra da tubulação e do tubo

Matéria prima: Poder da tubulação: Hidráulico

Certificação: CE&ISO técnico: Dobra do frio e do aquecimento

Sistema de refrigeração: serviços extra refrigerar de água: Formação do fim



Parâmetros técnicos:



Parâmetros técnicos: :



Modelo



SW38-90°

Diâmetro máximo da tubulação (milímetro)



Φ 38×2

Escala de dobra do máximo (milímetro)



38-220

O ângulo de dobra máximo (grau)



185º

Escala center curvada dobro (milímetro)



170-1450

Precisão de dobra (+/-Deg)



0,1

Velocidade de dobra (/sec)



50º

número de curvaturas cada vez



Φ 13×4, Φ 16×3Φ, 25×2

Deslocamento da bomba de óleo (L/MIN)



28

Capacidade do depósito de gasolina (L)



120

Poder do motor (quilowatt)



5,5

Pressão de sistema hidráulico (MPa)



12

Dimensões (milímetro)



2700×9800×1350

Peso (quilograma)



1800



Nota: Os componentes principais:
1, controlador do texto é da empresa taiwanesa;

2, máquina do programa do PLC do delta
3, os interruptores de proximidade e os codificadores são “OMRON japoneses” e os “NEMICOM japoneses”;
4, a válvula da bomba e de solenóide são do tipo famoso “alvorecer de Taiwan hidráulico” e do tipo japonês famoso de “Ci Yuken Yu.”



Características:

1. Text a exposição, controle do PLC, operação de máquina é muito estável.
2. Segundo a base, pode ser dividido na parte traseira do padrão e da transição.
3. Escolha uma variedade de funções em manual, automático, semi-círculo, circulação completa.
4. O interruptor de pedal móvel, com começo automático, parada de emergência, parada de emergência continuou três funções, seguras.
5. Duas cabeças estão disponíveis para a operação simultânea.

6. As partes múltiplas podem ser processadas simultaneamente, operação cíclica, eficiência elevada.
7. O tipo de canto interno e exterior cabeça do espaço girou 90 graus como o processamento, o processamento é mais flexível, dobrando uma escala mais larga.



Vista geral da máquina:

O dobrador hidráulico da tubulação da dobro-cabeça da série do interruptor é a empresa a melhorar e tornar-se com base na introdução de tecnologia estrangeira, controle do PLC, movimentação hidráulica, para conseguir o frio que enrola para baixo as tubulações e a dobra dos perfis; Manual, automático, semi-círculo, flexibilidade do completo-ciclo escolher; O interruptor de pedal móvel fácil de operar, e tem um começo, parada, parada continuou três funções, segurança é melhorado extremamente; Contagem automática, fácil organizar a produção; O molde redondo, dobra o projeto compacto do braço, a tubulação terminada para facilitar a remoção; O pequeno diâmetro de Multivessel pode dobrar-se; pode dobrar ou a única tubulação de dobra principal é o equipamento ideal para processar perfis.



Descrição do princípio:

A máquina consiste na parte principal das agências do cotovelo, dos corpos apertados superiores, das instituições do molde de transferência, dos sistemas elétricos e dos sistemas hidráulicos. Na operação, a rotação da bomba movida a motor, óleo da pressão é fornecida, o microcomputador (PLC) para emitir instruções para controlar a válvula de solenóide para abrir, fecha-se, de modo que os cilindros em alguma ordem e em ações da regularidade para conseguir a finalidade da dobra certamente.

Dobrador hidráulico da tubulação da dobro-cabeça de SW38-90° 0Dobrador hidráulico da tubulação da dobro-cabeça de SW38-90° 1
