Máquina de dobra fria hidráulica 195º da folha de metal da aprovação do ISO para os tubos de caldeira





Máquina de dobra hidráulica 195º da tubulação da folha de metal para os tubos de caldeira





Detalhes rápidos





Circunstância: Lugar de origem novo: Jiangsu China

Número de modelo: Tipo da máquina de DW38WNC: Máquina de dobra da tubulação e do tubo

Matéria prima: Poder da tubulação: Hidráulico

Certificação: CE&ISO técnico: Dobra do frio e do aquecimento

Sistema de refrigeração: serviços extra refrigerar de água: Formação do fim





Parâmetros técnicos:



Modelo	DW38WNC
A capacidade de dobra máxima (milímetro)	Φ 38×2
Raio de curvatura (milímetro)	R25-200
O ângulo de dobra máximo (grau)	195º
O mandrel eficaz máximo da distância (milímetro)	1650
Precisão de dobra (+/-Deg)	0,1
Velocidade de dobra (/sec)	65º
Poder do motor (quilowatt)	4
Pressão hidráulica (MPa)	12
Tamanho da máquina de aproximadamente (milímetro)	2400×700×920
Peso aproximadamente (quilograma)	800
Apertando o curso (milímetro)	55
Bomba de óleo	P214RP01DT
Controle o poder (v)	AC110
Capacidade do depósito de gasolina (L)	80
Óleo hidráulico	Óleos 46# hidráulicos hidráulicos de óleos 32# (inverno) (verão)

































Características:



1. Text a exposição, controle do PLC, operação de máquina é muito estável.
2. escolha uma variedade de funções com manual, automático, semi-círculo, circulation.3 completo. Cinco tipos do ajuste de ângulo (0-185 graus escolhidos arbitrariamente) podem igualmente selecionar a única escolha consecutiva múltipla.
4. o interruptor de pedal do móbil, com começo automático, parada de emergência, parada de emergência continuou três funções, seguras.
5. Um sistema refrigerando da circulação, corredor mais estável da máquina
6. a substituição do molde é simples e conveniente, facilitar a produção flexível.
7. a cabeça, design compacto do braço do cotovelo fornece o espaço de dobra do máximo.





Trabalha a descrição:

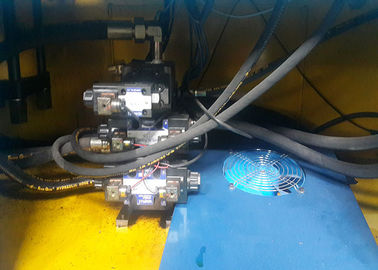

A máquina consiste no mecanismo principal da transmissão, no corpo do mandrel, no mecanismo de alimentação superior, na parte principal do mecanismo de alimentação do grampo, em sistemas bondes e em sistemas hidráulicos. Na operação, a rotação da bomba movida a motor, óleo da pressão é fornecida, o microcomputador (PLC) para emitir instruções para controlar a válvula de solenoide para abrir, fecha-se, de modo que os cilindros em alguma ordem e em ações da regularidade para conseguir a finalidade da curvatura.





Vista geral:



DW38, controle hidráulico do microcomputador do dobrador da tubulação da único-cabeça 50-WNC, movimentação hidráulica, subtítulos chineses, operação interativa, para conseguir o estado frio de tubulações, perfis da dobra. A exposição do texto pode ser ajustada a uma variedade de ângulos, interruptor de pedal móvel com começo, parada, para três funções continua a fazer flexível, conveniente, e segura é uma tubulação econômica, prática, equipamento de processamento do perfil.
