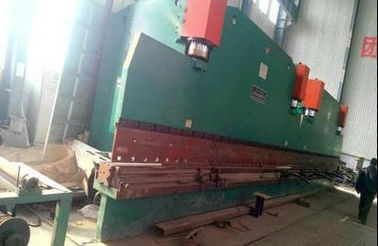

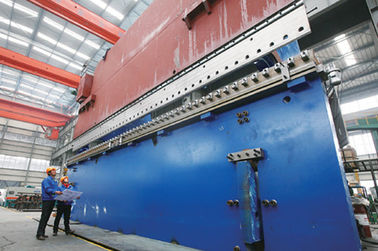

Máquina de dobra hidráulica da tubulação com a sincronização de 2 grupos que trabalha junto o CNC

Máquina de dobra hidráulica da tubulação com a sincronização de 2 grupos que trabalha junto o CNC

    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
  • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC

    Detalhes do produto:

    Lugar de origem: China
    Marca: TMB
    Certificação: CE/ISO
    Número do modelo: WC67Y-250x7000

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1
    Tempo de entrega: 60 dias
    Termos de pagamento: T/T.
    Habilidade da fonte: 10 jogos / mês
    Entre em contacto agora
    Descrição de produto detalhada
    Força hidráulica: 500 TONELADAS Lebgth de trabalho: 14000
    Tipo de Woeking: 2 que trabalham junto Princípio de funcionamento: CNC



    Máquina de dobra hidráulica da tubulação com a sincronização de 2 grupos que trabalha junto o CNC





        Quando nós queremos produzir o pólo claro, nós devemos dobrar a placa de aço pela máquina de dobra. nós usamos frequentemente a máquina de dobra de 2 grupos para o pólo claro muito longo. Duas máquinas podem trabalhando junto pelo controle hidráulico e elétrico da sincronização.

            Este equipamento modelo é usado principalmente dobrando os materiais do metal, seleção do molde apropriado, pode ser dobrado em várias formas. Este equipamento é controle hidráulico, o molde é up/down pelo cilindro.

    O calibre mecânico do bloco e da parte traseira é equipado com um curso contrário, fácil de usar, intuitivo. As funções principais da máquina como: o rapid para baixo, slow down, pressão mantem-se, o retorno rápido etc., deve ser trabalho conveniente e seguro.

            A sincronização hidráulica da máquina é muito boa, assim que a precisão e a repetibilidade de trabalho de posicionar a precisão são altas, o molde superior tem um mecanismo ajustando-se, e pode ajustar a posição da altura de cada parte do molde, para assegurar-se de que o trabalho de dobra, uma diferença uniforme entre o superior e mais baixo moldes, para melhorar a precisão do ângulo de dobra.



    Parâmetros técnicos



    Modelo

    Pressão

      KN

    Comprimento da placa

    milímetro

    Coluna

    Distância

    milímetro

    Garganta

    Profundidade

    minuto

    Corrediça

    Curso

    milímetro

    Poder do motor

    quilowatt

    WC67Y40/2200

    400

    2200

    1700

    200

    100

    4

    WC67Y40/2500

    400

    2500

    1900

    200

    100

    4

    WC67Y50/2500

    500

    2500

    1900

    250

    100

    4

    WC67Y50/3200

    500

    3200

    2500

    250

    100

    4

    WC67Y63/2500

    630

    2500

    1900

    250

    120

    5,5

    WC67Y63/3200

    630

    3200

    2500

    250

    120

    5,5

    WC67Y80/3200

    800

    3200

    2500

    250

    120

    5,5

    WC67Y80/4000

    800

    4000

    3000

    250

    120

    5,5

    WC67Y100/2500

    1000

    2500

    1900

    320

    120

    7,5

    WC67Y100/3200

    1000

    3200

    2500

    320

    120

    7,5

    WC67Y100/4000

    1000

    4000

    3000

    320

    120

    7,5

    WC67Y100/5000

    1000

    5000

    4000

    320

    120

    7,5

    WC67Y125/2500

    1250

    2500

    1900

    320

    120

    7,5

    WC67Y125/3200

    1250

    3200

    2500

    320

    120

    7,5

    WC67Y125/4000

    1250

    4000

    3000

    320

    120

    7,5

    WC67Y125/5000

    1250

    5000

    4000

    320

    120

    7,5

    WC67Y160/3200

    1600

    3200

    2500

    320

    200

    11

    WC67Y160/4000

    1600

    4000

    3000

    320

    200

    11

    WC67Y160/5000

    1600

    5000

    4000

    320

    200

    15

    WC67Y160/6000

    1600

    6000

    4800

    320

    200

    15

    WC67Y200/3200

    2000

    3200

    2600

    320

    200

    15

    WC67Y200/4000

    2000

    4000

    3100

    320

    200

    15

    WC67Y200/5000

    2000

    5000

    4000

    320

    200

    15

    WC67Y200/6000

    2000

    6000

    4800

    320

    200

    15

    WC67Y250/3200

    2500

    3200

    2600

    400

    250

    18,5

    WC67Y250/4000

    2500

    4000

    3200

    400

    250

    18,5

    WC67Y250/5000

    2500

    5000

    4000

    400

    250

    18,5

    WC67Y300/4000

    3000

    4000

    3300

    400

    250

    22

    WC67Y300/5000

    3000

    5000

    4000

    400

    250

    22

    WC67Y300/6000

    3000

    6000

    5800

    400

    250

    22

    WC67Y400/5000

    4000

    5000

    4000

    400

    250

    30

    WC67Y400/6000

    4000

    6000

    4800

    400

    250

    30

    WC67Y500/6000

    5000

    6000

    4800

    400

    300

    37

    WC67Y600/7000

    6000

    6000

    5600

    400

    300

    45

    WC67Y700/7000

    7000

    7000

    5600

    400

    300

    45





    Estrutura principal



        Este equipamento consiste nos seguintes componentes: o sistema hidráulico, a cama, os slideres, o alimentador mecânico do bloco da parte traseira, a cama anterior do rolo de apoio, a elétrica, etc. consistem na coluna esquerda, coluna direita, bomba de óleo e a trabalhar-tabela, o cilindro é fixada na coluna. Um bloco mecânico fixxed no cilindro, o bloco que a distância movente era exposição pelo contador do número do thec. O rolo anterior pode apoiar a placa de aço, dispositivo de alimentação fixado na parte traseira, distância da parada da viagem é indicado pelo contador. O molde superior pode ser ajusta para cima e para baixo para assegurar uma diferença uniforme entre o superior e mais baixo os moldes, para melhorar a precisão do ângulo de dobra. A função de controle principal: curso contínuo, único curso, avançando a distância, interruptor de pé, funções de travamento automático.



    Sistema hidráulico



    Sistema hidráulico compor da bomba de engrenagem, válvula, componentes de tubulação e assim por diante. A válvula hidráulica adota a série da válvula da composição, encanamento fixado acima de conciso, mantem-na e eliminar erros conveniente. Encanamento hidráulico faça o ácido-lavagem, a seguir para instalar.



    Sistema elétrico



    O sistema elétrico do dispositivo compor da caixa elétrica, opera a tabela, guardara o botão.

    A especificação principal

    A tensão do trabalho do sistema é 400V 50Hz;

    A temperatura do ambiente é -5℃~45℃;

    Proteção diferente

    Cada motor com o interruptor para fazer a proteção curto atual;

    Cada motor com o relé térmico para fazer a proteção da carga;

    Bomba hidráulica que derruba e restaurada tudo com para cima e para baixo interruptores de limite para fazer a proteção do limite;

    O interruptor principal da energia eléctrica com liberação da derivação, todos na tabela do funcionamento e da posse no botão com “o botão da parada urgente” ao telecontrole cortou a energia eléctrica principal.



    Padrão executivo do dispositivo



    A. GB/T14349-1993;

    B. GB17210-7;

    C. JB/T14349-1992;

    D. GB8768-83;

    Padrão atual de E. GB5226.1-2002 Nativo do controle elétrico do dispositivo.



    Fabricantes dos componentes principais



    Nome componente

    Especificação

    Carregamento

    Tipo

    rolamento dealinhamento da Dobro-fileira

    Fabricante

    Luoyang que carrega o grupo/Wafang

    grupo do rolamento

    Dureza

     HB220-260 HRC45-50

    Fabricante

    Grupo do ferro e do aço de Nanjing

    Huaxiang Co. de forjadura de aço, Ltd

    Placa baixa

    suportes laterais

    Material

    Q235A

    Artes do produto

    Estrutura soldada, manipulação do esforço,

    perfuração do cnc e máquina de trituração

    Fabricante

    Máquina de rolamento de Wuxiyijie

    Produzindo o Co., Ltd

    Caixa de engrenagens

    Tipo

    Redutor cilíndrico endurecido da engrenagem

    fabricante

    Jiangsu Guomao, Jiangsu Taixing

    Motor principal

    Tipo

    Série de Y

    Fabricante

    Wuxi Hongtai que iça a máquina

    Sistema elétrico

    Componentes elétricos principais

    Siemens

    Sensor do deslocamento

    Tecnologia Co. do representante de Wuxi, Ltd

    Hidráulico

    sistema

    Bomba hidráulica

    Tipo

    Bomba de engrenagem

    Fabricante

    Hefei Changyuan

    válvula

    Taiwan UOSHEN

    Óleo principal

     bomba

    Haste de /piston do cilindro

    45# aço, tratamento HRC 48-50 do heatment

    Fabricante

    Jiangsu Jiujiu/Jiangsu Sangpu

    Selos principais da bomba de óleo

    Série de Yx

    Fabricante

    Zing de Taiwan Ding





    Escala e embalagem da fonte



    A. Parte do corpo: estrutura principal da cama, dispositivo do motor principal e assim on.6, escala da fonte e embalagem

    B. Sistema hidráulico.

    C. Sistema de controlo elétrico (armário, botão elétricos da posse e assim por diante).

    D. Componentes relativos ao dispositivo total: rolo de apoio anterior etc.

    E. Os arquivos técnicos fornecem pela máquina:

    a. Instale o desenho, desenho eletrônico, referência, certificado, lista de carga do recipiente.

    b. Inspeção do material, relatório do tratamento térmico, teste de máquina material e assim por diante.



    Alguns reparados do comprador



    O trabalho da instalação do dispositivo, da colocação de tubulação, prender, e o outro (inclua a fundação encaixada

    as peças, rebocando em segundo lugar) devem terminado no ponto do comprador.

    B.O entabuamento e instala o arround da cerca de segurança o dispositivo.

    C. Aterrando componentes e outras peças necessárias.

    D.O óleo de lubrificação, a lubrificação gorda e tão outro gostam antes.

    E. Forneça a entrada de poder 380V/50HZ à relação do poder principal da caixa elétrica do dispositivo.

    F. Arranje o trabalhador para fazer algum treinamento no ponto do vendedor.



    Inspeção e garantia



    A duração da garantia da máquina está a 12 meses (exceto algumas peças e ferramentas de funcionamento consumíveis) da data do certificado da passagem dos bens, exceto toda a operação da falta da ignorância artificial. O vendedor é responsável para estabelecer e carregar todas as cargas e despesas relativas aos custos para a obra e materiais causados de defeituoso projetado da obra pobre de machineryand/or dentro do período de garantia (reparar, enviando as peças novas, etc.)

        Caso que isso o comprador descobre todo o defeito e/ou falha dos bens, o comprador notificará o theseller de tal defeito e/ou falha por fax ou email. O vendedor reparará ou substituirá os bens defeituosos com os novos da boa qualidade dentro da semana 01 após o recibo da observação do comprador. Durante o período de garantia, se a divisão é encontrada para ser devido ao projeto e/ou à fabricação do produto o vendedor fornecido nisto, o vendedor será responsável propr uma solução para a divisão depois que os técnicos do vendedor inspecionam e confirmam as imagens correspondentes e as indicações escritas que devem ser fornecidas pelo comprador. O vendedor despachará seus coordenadores para proporcionar o serviço no local ultramarino conforme o pedido do comprador. O vendedor cobrirá os custos domésticos relevantes do transporte, carregará seus salários dos coordenadores durante o período do serviço e fornecerá a passagem de ida e volta. Contudo, o comprador ajudará a coordenadores do vendedor a aplicar o visto e a ser responsável carregar suas cargas locais da placa, da acomodação e de transporte durante o período do serviço, assim como proporciona-lhes o serviço da interpretação em conformidade.

          Se alguma divisão causada a não ser o projeto e/ou a fabricação do produto que o vendedor forneceu nisto, em cima do pedido do comprador para o serviço no local ultramarino do vendedor para os produtos vendidos, o comprador carregará as seguintes (incluindo mas não limitado) despesas e responsabilidades: responsabilidade ajudar aos coordenadores do vendedor a aplicar o visto ao país ou a área do serviço e a cobrir as taxas relevantes do visto, carregando os salários dos coordenadores do vendedor durante o período do serviço (normalmente 70USD/day), fornecendo a passagem de ida e volta, cobrindo a placa local dos coordenadores, cargas da acomodação e de transporte durante o período do serviço, assim como serviço de interpretação para os coordenadores.
