Lugar de origem: | China |
Marca: | ZOOY |
Certificação: | CE |
Número do modelo: | ZO-PU600 |
Quantidade de ordem mínima: | 1SET |
---|---|
Preço: | USD150000$-400000$ |
Detalhes da embalagem: | embalagem padrão |
Tempo de entrega: | 100days após obtêm o sinal de 30% |
Termos de pagamento: | 40% T/T adiantado, 60% T/T antes da expedição |
Habilidade da fonte: | 10sets pelo ano |
Matéria: | Linha de produção do plutônio Sandwich Painel | Sistema de Controle: | Controle do PLC de Japão Panasonic |
---|---|---|---|
Formando a velocidade: | 4-20M/Min | Espessura material: | 25-100mm |
Material: | Folha galvanizada. Aço de Glavanized | Garantia: | 1 ano |
Realçar: | Linha de produção do plutônio Sandwich Painel,linha de produção do painel de sanduíche do poliuretano |
Linha de produção com a folha de alumínio que enfrenta, poder 35kw principal dos painéis de sanduíche do plutônio do teto
Descrição
a linha de produção 1.This é um tipo do equipamento especializado para produzir o painel de sanduíche com a camada média de poliuretano da anti-combustão e com o telhado (OU a parede/teto) que formam o painel como a camada da cara superior, folha de alumínio como a camada da cara inferior. O painel de sanduíche é 18 milímetros na espessura, max1000mm na largura, comprimento determinado pelo cliente. O painel de sanduíche é usado principalmente como o mantimento morno para a parede e o telhado. Os painéis de isolamento diferentes com outras camadas macias do revestimento podiam igualmente ser produzidos na linha.

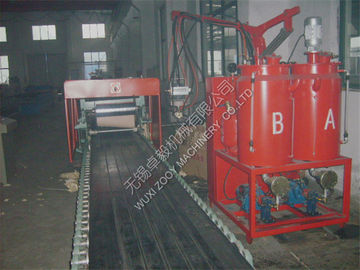

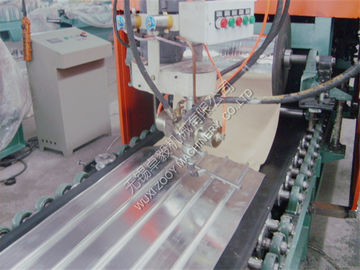

o princípio da operação 2.The desta linha é como segue: as matérias primas da rígido-espuma são entregadas na cabeça de mistura através da bomba de medida na máquina da injeção e injetadas então na folha inferior do revestimento que vai aos transportes junto com a folha superficial superior. Entre os transportes superiores e mais baixos, os materiais líquidos são endurecidos na forma, para ações acima são terminados afinal, por um mecanismo do corte do seguimento automático, corte em segmentos de acordo com o comprimento do pré-ajuste.
Especificações principais
Material da bobina |
Espessura |
0.3-0.8mm |
Largura da bobina |
Dependa do cliente exige |
|
Força de rendimento |
250-550Mpa |
|
Material |
Aço da cor, aço galvanizado |
|
Decoiler/Uncoiler |
Largura da bobina |
Máximo 1250mm |
Identificação |
510-610mm |
|
O.D |
Máximo 1300mm |
|
Capacidade |
Máximo 8Tons |
|
Tipo de Decoiler |
Manual/hidráulico/automático |
|
Alimentação & guiamento |
Alimentação da pitada |
Unidades 1 (2 rolos) |
guiamento |
2 rolos |
|
Dispositivo do corte |
Movimento do corte |
O corte adota o seguimento do corte |
e a serra (ou a serra da mosca) da máquina de corte podem mover transversalmente movimentos de 1500mm, de máquina de corte longitudinalmente e transversalmente ao longo da maneira da corrediça |
||
A máquina de corte adota a maneira, o corte e revolver unilaterais da serra da faixa da lâmina após o corte. O corte considerou pode revolver, assim que o corte em dois sentidos é realizable |
||
Medição do comprimento |
Pelo codificador |
|
Tolerância do corte |
+/-1.5mm (por 3m) |
|
Painel de sanduíche do plutônio |
espessura |
15-40 |
Tamanho padrão do painel de sanduíche |
max1100mm x 4000mm (comprimento da largura x) |
|
Velocidade linear da produção |
2-5 m/min |
|
Reciprocando épocas da cabeça da injeção pelo minuto |
<60> |
|
Sistema de controlo |
Tipo da produção: produção totalmente contínua com controlo do PLC |
|
Rolo que forma a máquina |
Formando estações |
SOBRE 18-24steps |
Material do rolo |
45# aço, tratamento térmico |
|
Diâmetro do eixo |
75mm |
|
Material do eixo |
Aço do nível superior 45# |
|
Tipo de movimentação |
Por correntes |
|
Formando a velocidade |
0-15m/min |
|
Poder principal |
7.5kw |
|
Controle elétrico |
PLC |
PANASONIC marca ou feito-à-medida |
Inversor |
Tipo de YASKAWA ou feito-à-medida |
|
Tela de toque |
Tipo dos magnetocardiogramas ou feito-à-medida |
|
Tipo da operação |
Tela & botão de toque |
|
Tabela do Runout |
Tipo da tabela |
Tipo simples do não-poder |
Função |
Para apoiar os painéis terminados |
|
PESO TOTAL |
|
APRRO 20TONS |
O tipo leva a cabo a placa (a base no cliente exige para projetar)
Nós igualmente produzimos o outro rolo que forma máquinas como seguimos:
Outras partes do rolo de C Z que forma a máquina
Termos do pagamento
Aspecto de Procuments | Regras detalhadas |
---|---|
Termos do pagamento |
O pagamento será feito por L/C ou por T/T (sinal de 30% e o equilíbrio para 70% |
Tempo de entrega |
30-65 dias de trabalho. |
Garantia |
garantia de 1 ano da data da expedição. |
Embalagem |
Apropriado para o transporte do mar. Geralmente um rolo da estaca da uva da elevada precisão formou cargas da facilidade |
