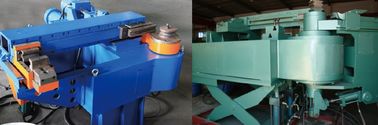

Linha de produção de dobra do painel da membrana do tubo de C resistente ao calor

Linha de produção de dobra do painel da membrana do tubo de C resistente ao calor



 características (do Ⅰ)

  O dispositivo é fornecido a propósito abriu o molde ascendente e up/down do molde inferior. Qual é muito conveniente para o sistema pequeno de curvatura do cotovelo de R que demoulding. O ponto do controle, o uso do codificador do pulso, velocidade dobra-se, pressão do impulsionador com a válvula proporcional da importação. Parâmetros ajustados pela tela de toque.

    finalidade (do Ⅱ)

     O dispositivo é usado principalmente no superheater, reheater, processamento do sperpetuator do preaquecedor da caldeira do central eléctrica da grande-capacidade.

     Os materiais da tubulação de B são o aço carbono (20G, SA210A, SA178C, etc.), aço de liga resistente ao calor (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, etc.), de aço inoxidável (SA213-TP304H, TP321H, TP347H, TP347HFG de grãos finos fino) e assim por diante.

    Especificações da tubulação de C: Diâmetro exterior: Φ32 ~ Φ76

                                        Espessura: 3,5 ~ 14mm

    D a máquina é equipado com a linha de produção do serpentuator

Ⅲ as exigências técnicas e as especificações técnicas principais:

  (Ⅰ) os parâmetros principais do dobrador de impulso hidráulico do CNC:

    Uma tubulação fora do diâmetro: Φ32 ~ Φ76

    Espessura de B: 3,5 ~ 14.0mm

    Raio de curvatura de C: 32 ~ R250

    Raio de curvatura de D: Quando ≥ 0,1 de t/D, R/D = 1,2

    Ângulo de dobra de E: Ângulo de dobra do produto: ° 180

    Ângulo de curvatura disponível da máquina de F: ° 195

    Precisão do ângulo de dobra da máquina de G: ° do ± 0,1

    Velocidade de dobra de H: 1 ~ 4rpm, 4rpm do retorno

    Eu conduzo o material: aço carbono, aço de baixa liga, aço de liga resistente ao calor, de aço inoxidável

    Comprimento de J da tubulação reta articulada: 30m ~ 90m

    Alimentação de K: O CNC de alimentação, que dão os sentidos por meio do sistema do CNC de máquina de dobra, carregando do dobrador submete ao instrumento de alimentação. Comprimento de alimentação de um momento: o grande ≥ 20 m (que usam a alimentação da roda)

       uma velocidade de alimentação: 40m/min ~ 0.5m/min ajustável

       precisão da alimentação de b: ± 1mm/10m, comprimento da alimentação do NC dos medidores de um time> 19 (o comprimento da aberto-alimentação)

    L seção reta mínima entre dois cotovelos adjacentes: 100mm

    Momento de flexão de M: 8t.m a capacidade de dobra a maior de tubulação deve tomar um comprimento da fileira do tubo de 19m e um comprimento total de fatores de 90m .etc na consideração.

    Método de dobra de N: impulso frio

         uma força do título: 0 ~ 25t, seja ajustável no ângulo de dobra diferente e pre-selecionado para encontrar ângulos diferentes de uma tubulação

         curso de impulso de b: 700mm

         a braçadeira do impulsionador de c pode ser regulamento do bloco-nível. O modo de dobra pode ser dividido em duas metades para a cerimónia inteira, o afastamento líquido não deve ser menos de 80mm após a separação. Faça à máquina a estrutura da cama do torno pode satisfazer o processo do serpentuator com mais o ° de 180 ou nivelam um número de ângulos diferentes. A distância entre o dispositivo de alimentação do CNC e o centro da tubulação de dobra: ≤ 2,5 medidores.

     Sistema de controlo de O: CNC

     Sentido de dobra de P: gire volta esquerda ou direita sem a força externo artificial para terminar uma único dobra.

     Q o controle do mecanismo da curvatura:

          a. a fileira da tubulação da multi-embalagem de toda a informação do desenho podia ser entrada: como o ângulo de dobra, comprimento reto.

          b. toda a ação envolvida dobrando a produção pode ser controlada, incluindo o retrocesso-fora, alimentar, apertando, modo, se dobrar, impulsionando e assim por diante. qual poderia conectar lisamente.

critérios da avaliação do cotovelo (do Ⅱ):

      Um roundness≤ 10%

                                         Dmax-Dmin

           Redondeza = 2x ------------------------------ x100%

                                         Dmax + Dmin

         Onde: Dmax ----- o diâmetro o maior da curvatura, milímetro;

                      Dmin ----- o mais de pequeno diâmetro no plano transversal de Dmax; milímetro;

      B algum ponto do diâmetro mínimo Dmin da curvatura calculado pela seguinte fórmula:

       ≥ 0.895Dw +0,233 t de Dmin (espessura de parede mínima do t do tubo reto, Dw- fora do diâmetro nominal da tubulação reta);

      C a curvatura R = 1.2D permite o departamento de diluição da parede:

            Lateral para reservar diluir: × do ≥ S do Sa (1-10%)

          Onde: espessura de parede lateral do Sa-cotovelo;

                       S- do tubo raio reto realmente

      D o sistema tem uma função detalhada do autodiagnóstico da falha, que poderia indicar o código de falha e o estado de monitorar o I/0 do PLC.

      E todo o tipo do workpiece na plataforma do dispositivo tem o logotipo chinês ou o logotipo do gráfico:

      F o equipamento deve ser operado em duas maneiras da operação convertidas entre se.

        um semiautomático: este modo de operação pode conseguir a operação passo a passo automaticamente.

        b manualmente: Cada ação deve ser baseada no botão correspondente.

     G o procedimento deve tomar o bloqueio necessário e a função comum na consideração para assegurar a segurança do operador e do equipamento.

     Circuito pneumático de H projetado pela pressão 4Kg/cm2

     Mim R = 40 ~ tubo do serpentuator 250 dobrado automaticamente.

     O cotovelo oval de J, a diluição não deve ser menos do que as seguintes exigências:



Raio de curvatura relativo	Elipticidade	Taxa de diluição máxima
R=1.2D	10	12
R=1.5D	8	10
R=2D	5	5
